Khi thảo luận về chất bán dẫn trước đây, sự chú ý luôn tập trung vào các công nghệ đầu cuối: nút xử lý, bóng bán dẫn, in thạch bản EUV.Nhưng khi sức mạnh tính toán AI được triển khai trên quy mô lớn, một sự thay đổi rõ ràng đã xuất hiện.

Điều thực sự hạn chế hiệu suất hệ thống không còn là sức mạnh tính toán thô nữa mà là dữ liệu di chuyển như thế nào.

Trong bối cảnh đó, báo cáo cung cấp cái nhìn sâu sắc: từ CoWoS đến quang tử silicon, từ kết nối điện đến kết nối quang, từ tích hợp Chiplet đến tích hợp 3D, toàn bộ ngành đang trải qua quá trình định hướng lại cơ bản.

Đóng gói không còn là bước lắp ráp cuối cùng nữa—nó đã trở thành yếu tố cốt lõi xác định giới hạn hiệu suất.Vật liệu không còn là thành phần hỗ trợ nữa;chúng trực tiếp định hình băng thông, hiệu suất sử dụng năng lượng và thậm chí cả năng suất.

Trong một câu: Sự cạnh tranh về chất bán dẫn trong kỷ nguyên AI đã chuyển từ “ai có bóng bán dẫn tốt hơn” sang “ai tích hợp hệ thống tốt hơn”.

Thông điệp cốt lõi của báo cáo

Kỷ nguyên AI đang chuyển hướng cạnh tranh bán dẫn từ bóng bán dẫn và công nghệ xử lý sang tái thiết cấp hệ thống được thúc đẩy bởi bao bì tiên tiến, kết nối quang học và đổi mới vật liệu.

Chuyển đổi dựa trên AI: Bao bì trở thành cốt lõi hiệu suất mới

Báo cáo mở đầu bằng một tuyên bố rõ ràng:

• AI, mô hình ngôn ngữ lớn và trung tâm dữ liệu sẽ là động lực lớn nhất trong thập kỷ tới
• Sự tăng trưởng của chất bán dẫn đã phát triển từ nhu cầu điện toán sang nhu cầu hiệu năng ở cấp hệ thống

Chuyển phím: Hiệu suất của chip không còn phụ thuộc vào bóng bán dẫn nữa. Bao bì hiện xác định mức trần hiệu suất của hệ thống AI.

CoWoS + Công cụ quang học: Kết nối điện đạt giới hạn, quang học tiếp quản

Trong kiến trúc CoWoS: HBM, GPU và công cụ quang học được tích hợp vào một gói duy nhất. Động cơ quang học bắt đầu thay thế các kết nối SerDes dựa trên đồng, giảm đáng kể mức tiêu thụ điện năng (pJ/bit) và độ trễ (quy mô nano giây).

Thay đổi căn bản: Nút thắt kết nối chuyển từ hiệu suất điện sang hội tụ quang-điện tử. Kết nối quang di chuyển bên trong gói chứ không chỉ ở cấp độ mô-đun.

Lộ trình Silicon Photonics: Từ mô-đun đến CPO và I/O quang

Lộ trình cho thấy một sự phát triển rõ ràng:

• 2025: Mô-đun quang 1.6T (bên ngoài)
• 2026–2027: CPO được triển khai trong các thiết bị chuyển mạch và cụm AI
• 2028+: I/O quang được tích hợp trực tiếp vào các gói GPU/CPU

Ba ý nghĩa chính: - Kết nối quang chuyển từ ngoài bo mạch sang trên bo mạch sang trong gói - Thang băng thông từ 1,6T đến 12,8T+ - Quang học trở thành một phần của I/O chip lõi, không chỉ là thiết bị ngoại vi

Tài liệu: Nền tảng tiềm ẩn của lợi thế cạnh tranh

Đây là logic cơ bản quan trọng nhất của báo cáo.

Tác động vật chất chính: - Vật liệu RDL (PSPI) xác định tính toàn vẹn nguồn và tính toàn vẹn tín hiệu - Chất kết dính quang học UV xác định độ chính xác và độ tin cậy của khớp nối - Vật liệu có CTE thấp, độ co thấp, độ trong suốt cao trở nên thiết yếu - Thấu kính siêu nhỏ, FAU và chất kết dính ảnh hưởng trực tiếp đến hiệu suất ghép quang

Vật liệu đã phát triển từ các thành phần hỗ trợ đến xác định hiệu suất và năng suất của hệ thống, đặc biệt là trong liên kết lai, khớp nối quang và quản lý nhiệt.

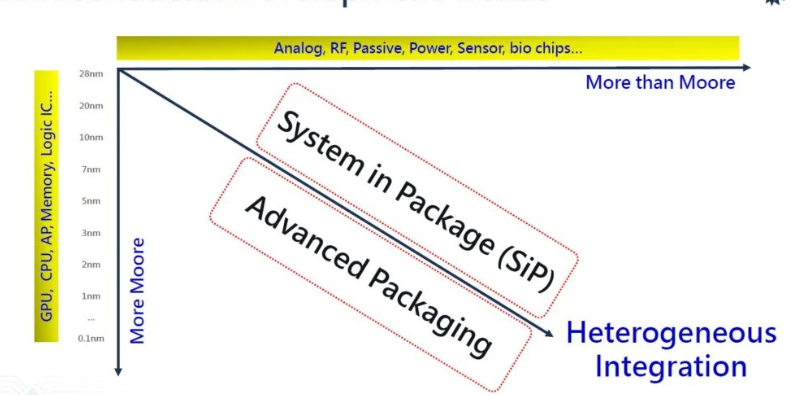

Phần kết: Tích hợp không đồng nhất ở cấp độ hệ thống

Báo cáo xác định nền tảng tương lai: Thiết bị nâng cao + Bao bì nâng cao + Tích hợp không đồng nhất + Chiplet + I/O quang + Vật liệu mới

Tầm nhìn cuối cùng: Chiplet + IC 3D + Quang tử silicon + Bao bì nâng cao = Nền tảng điện toán thế hệ tiếp theo

Hai điểm nghẽn cốt lõi vẫn còn: - Quản lý nhiệt - Mở rộng băng thông

Kết luận

Bao bì tiên tiến đang phát triển từ “kết nối chip” sang “xác định lại hệ thống máy tính”. Vật liệu và kết nối quang học đã trở thành những biến số cơ bản quyết định mật độ tính toán trong kỷ nguyên AI.
